瓦楞纸板强度不足怎么办？瓦楞纸板如何区分好坏？
作者：毅丰包装 来源：原创 日期：2017-1-4 人气： 标签：

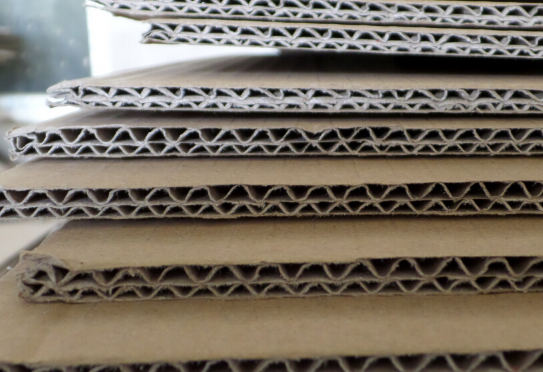

瓦楞高度不足，会直接影响纸箱的抗压效果，甚至会引起客户的投诉。这种时候往往会联想到瓦楞纸板是倒愣了，这个现象和倒愣不一样，发生点只限于在单面机上，它的出现和瓦楞辊、瓦楞纸、上胶量、车速温度统统脱不了关系！
一、瓦楞辊：压力、磨损、温度都要控制好
（1）瓦楞辊压力不足。在生产过程中，瓦楞辊的压力控制是非常重要的，操作人员都知道压力过重会引起瓦楞破裂现象，但是太轻了就会直接引起瓦楞高度不够。因瓦楞成型过程中是要受到瓦楞辊的热度及瓦楞辊与压力辊的压力才可以成型的，压力不足就会导致瓦楞成型困难，或成型不良体现不出瓦楞的形状，导致瓦楞高度变低。
（2）当瓦楞辊磨损，一样会造成瓦楞高度变低。现在大多是碳化钨瓦楞辊，当碳化钨层磨损，会引起辊轴的磨损，高速生产时辊的磨损会加剧，瓦楞的高度相应被磨损掉，这样就直接导致瓦楞高度不足。这个时候可以重新研磨瓦楞辊或选择直接更换。
（3）温度不足。由于瓦楞的成型时是需要温度的，在温度不足时也会出现瓦楞的成型不好，不坚挺，导致抗压的不足
二、瓦楞纸：瓦纸过分加热，水分流失
瓦楞纸方面也会引起楞的高度不足，很多人可能考虑不到这点。生产过程中当瓦纸过分加热时，会导致纸板水分流水。纸板水分流失时，纸的厚度相对会发生变化，尤其是高克重的纸张变化较明显。因此，在生产过程中要考虑瓦楞纸的水分，保证纸板正常生产。也就是说瓦楞纸含水率过高过低都会造成纸板的抗压的降低。纸板的厚度会直接影响纸箱空箱抗压及纸板边压，所以在生产过程中应多方面考虑，采取最有效的方法来满足客户的需求。
三、上胶量：上胶量大，物理性能降低
为了防止脱胶现象，操作员会将上胶量加大，其实上胶量的加大，也就意味着造成纸板的水分的增加，由于水分的增加，也使得纸板的物理性能的下降。
四、车速与温度，一定控制好
为了效率的提升，我们往往会加快纸板生产的车速，但是如果温度不够，而你的车速又提的很高，这就会造成胶水的糊化出现问题，同时由于车速的提升，也会造成纸板水分的蒸发的减少，这样水分多了纸板的物理性能也就下降了，所以一定要控制好温度与车速来保证纸板的正常生产。
瓦楞纸板如何区分好坏
一、看瓦楞纸板的好坏主要看二点：瓦楞纸板的破裂强度指数和边压强度指数。
二、那么影响破裂强度和边压强度的指数的原因是由原纸的破裂强度和瓦楞纸的楞型等所影响。
三、如果是3级厂，有下列几点要注意：1、纸板的水份；2、纸板的破裂强度；3：纸板的边压强 度，这3点可以直接影响整个纸箱的抗压力。也是大部份客户所要求的有数据的检测项目。
如果条件允许，还可以做一个整个纸箱的空箱抗压力和堆码测试。
如果是2级厂，那么要注意下列几点：1、原纸的含水度；2、原纸的破裂强度；3、原纸的克 重和上述第三点的检测。
标签：处理好人际关系的三句话
相关信息
“毅丰”微信公众号
“毅丰包装”包装盒制作站
